SmartPi 3.0 - verwandeln Sie Ihren Raspberry Pi in einen Smart Meter Das SmartPi Erweiterungsmodul erweitert den Raspberry Pi um Schnittstellen zur Spannungsmessung und zur berührungslosen Strommessung und wird damit zu einem vollwertigen SmartMeter, der Stromverbräuche und Stromerzeugung kontrolliert, aufzeichnet und im Netzwerk oder Internet zur Verfügung stellt.  Die Strommessung erfolgt berührungslos über Stromklemmen, um in der Standardversion Ströme bis 100A bzw. 400A zu messen.Ein einfach Umstecken des Jumpers ermöglicht den Anschluss von beliebigen Kabelumbauwandlern mit einem Sekundärstrom von 1A. Damit können Ströme bis zu 1000A erfasst werden. Alternativ können auch Rogowski Spulen verwendet werden. Der SmartPi 3.0 verfügt über 3 Eingänge zur Strommessung (L1,L2,L3) und drei Eingänge zur Spannungsmessung. Über den Spannungseingang kann der SmartPi 3.0 und der Raspberry Pi mit Strom versorgt werden. Ein externes Netzteil ist nicht erforderlich.  Wird die Spannungsmessung angeschlossen, ist ein die Richtung Energieflusses bestimmbar und der SmartPi ist ein vollwertiger Zweirichtungs-SmartMeter.   Weitere Größen:  Ströme  Spannungen  Leistungen   Wirkleistung  Blindleistung  Scheinleistung  Arbeit Bezug  Arbeit Einspeisung  Leistung Bezug  Leistung Einspeisung  Netzfrequenz  Cos Phi  Die Schnittstellen zum Raspberry Pi sind galvanisch getrennt und sorgen für ein Maximum an Sicherheit. Lieferinhalt 100047: SmartPi 3.0 Platine, Montagematerial, Gehäuse, 3x Klappwandler 100A 100047.1: SmartPi 3.0 Platine, Montagematerial, Gehäuse, 3x Klappwandler 400A 100047.2: SmartPi 3.0 Platine, Montagematerial, Gehäuse 100047.3: SmartPi 3.0 Platine, Montagematerial, Gehäuse, 3x Klappwandler 100A, Raspberry Pi 3 B, micro SD Karte (inkl. SmartPi Image) 100047.4: SmartPi 3.0 Platine, Montagematerial, Gehäuse, 3x Klappwandler 400A, Raspberry Pi 3 B, micro SD Karte (inkl. SmartPi Image) 100047.5: SmartPi 3.0 Platine, Montagematerial, Gehäuse, Raspberry Pi 3 B, micro SD Karte (inkl. SmartPi Image) 100047.6: SmartPi 3.0 Platine, Montagematerial, Gehäuse, 3x Klappwandler 100A, Raspberry Pi 3 B, micro SD Karte (inkl. SmartPi Image), fertig montiert und einsatzbereit 100047.7: SmartPi 3.0 Platine, Montagematerial, Gehäuse, 3x Klappwandler 400A, Raspberry Pi 3 B, micro SD Karte (inkl. SmartPi Image), fertig montiert und einsatzbereit 100047.8: SmartPi 3.0 Platine, Montagematerial, Gehäuse, Raspberry Pi 3 B, micro SD Karte (inkl. SmartPi Image), fertig montiert und einsatzbereit   Webseite und REST-Schnittstelle  Die in Go geschriebene Opensource-Software beinhaltet alle notwendigen Treiber, einen Webserver mit Webseite und eine REST-Schnittstelle.  Die Messdaten können geloggt und auf einem Handy oder Smartphone dargestellt werden. Über die REST-Schnittstelle kann der SmartPi in eigene Anwendungen und Apps integriert werden. Beispiele die mit dem SmartPi aufgebaut werden können:  Energiemonitor über Netzwerk und Internet  Netzfrequenzüberwachung  Netzspannungsüberwachung  Alarme bei Stromverbrauchern  Alarme bei erhöhtem Verbrauch Integration in Energiemanagementsysteme  Kostenüberwachung Softwarefeatures: Sekündliches Auslesen von Strom, Spannung, Leistung und vieler weiterer Daten. Minütliches speichern der Werte in der Datenbank MQTT-Support Prometheus-Support (noch nicht dokumentiert) CSV-FTP-Upload Weboberfläche zur Darstellung und Konfiguration  Features/Spezifikationen: Raspberry Pi kompatibler Verbinder  Raspberry Pi kompatible Größe  Galvanische Trennung Integrierte Stromversorgung aus dem Spannungsmesspfad über stabile Klemmen (2A DC-Strom) Opensource Treiber und API  Strommessung auf 3-Phasen Anschluss für Kabelumbauwandler mit einem Sekundärausgang von 50mA, 333mV und 1AAnschluss für Rogowski Spulen 100mV Schraubklemmen zum Anschluss der Strom- und Spannungsmessung  Kompatibilität mit allen Raspberry Pi-Modellen gepufferter RTC (der Raspberry Pi läuft auch ohne Internetverbindung nach einem Stromausfall stabil weiter) Wertiges Gehäuse mit Hutschienenbefestigung (nur für Raspberry Pi 3 B bzw. für Raspberry Pi 4) E1 Erweiterung: RJ12 6P6C: 1: 5V, 2: GND, 3: GPIO23, 4: GPIO24,  5: SDA (GPIO 2), 6 SCL (GPIO 3) E2 Erweiterung: RJ10 4P4C: 1: MOSI (GPIO 10), 2: MISO (GPIO 9), 3: SCLK (GPIO 11), 4: CE1 (GPIO 7)  Cloud: Kostenlose Beta Cloud: https://beta.smartpi.eu Cloud Anbindung über MQTT Anzeige der aktuellen Messwerte Graphische Darstellung der letzten 5 Minuten Zolltarifnummer: 90283019KurzanleitungBeta CloudFAQHandbuch

Klapp-Stromwandler für den SmartPi 3.0 / 3.1 und für den e.manager mc 2. Technische Daten Kernmaterial: Ferrit Spannungsfestigkeit:6000V AC/1min Eingansstrom:0A-100A Betriebstemperatur: -25 bis 70°C Kabelöffnung:Fur Leiter max. Ø 11 mm Kabellänge: 105cm Anti-flammenden Rate:UL94-V0 Anschluss: 2-adrig verzinnte Litze Datenblatt

Fertiges Image für den SmartPi 2.0 Sandisk microSDHC UHS-I A1 16GB Class10 oder ähnliches (je nach Verfügbarkeit) Größe: 16GB

SmartPi 3.0 Platine - verwandeln Sie Ihren Raspberry Pi in einen Smart Meter Das SmartPi Erweiterungsmodul erweitert den Raspberry Pi (3 B, 3 B+, 4) um Schnittstellen zur Spannungsmessung und zur berührungslosen Strommessung und wird damit zu einem vollwertigen SmartMeter, der Stromverbräuche und Stromerzeugung kontrolliert, aufzeichnet und im Netzwerk oder Internet zur Verfügung stellt.  Die Strommessung erfolgt berührungslos über Stromklemmen, um in der Standardversion Ströme bis 100A bzw. 400A zu messen.Ein einfach Umstecken des Jumpers ermöglicht den Anschluss von beliebigen Kabelumbauwandlern mit einem Sekundärstrom von 1A. Damit können Ströme bis zu 100A und mehr erfasst werden.  Der SmartPi 3.0 verfügt über 3 Eingänge zur Strommessung (L1,L2,L3) und drei Eingänge zur Spannungsmessung. Über den Spannungseingang kann der SmartPi 3.0 und der Raspberry Pi mit Strom versorgt werden. Ein externes Netzteil ist nicht erforderlich.  Wird die Spannungsmessung angeschlossen, ist ein die Richtung Energieflusses bestimmbar und der SmartPi ist ein vollwertiger Zweirichtungs-SmartMeter.   Weitere Größen:  Ströme  Spannungen  Leistungen   Wirkleistung  Blindleistung  Scheinleistung  Arbeit Bezug  Arbeit Einspeisung  Leistung Bezug  Leistung Einspeisung  Netzfrequenz  Cos Phi  Die Schnittstellen zum Raspberry Pi sind galvanisch getrennt und sorgen für ein Maximum an Sicherheit. Lieferinhalt: 1x SmartPi 3.0 Platine 1x Flachbandkabel 4x Abstandhalter 8x Schrauben 3x Jumper 1x 6 pol. Stecker 2x 2 pol. Stecker Webseite und REST-Schnittstelle  Die in Go geschriebene Opensource-Software beinhaltet alle notwendigen Treiber, einen Webserver mit Webseite und eine REST-Schnittstelle.  Die Messdaten können geloggt und auf einem Handy oder Smartphone dargestellt werden. Über die REST-Schnittstelle kann der SmartPi in eigene Anwendungen und Apps integriert werden. Beispiele die mit dem SmartPi aufgebaut werden können:  Energiemonitor über Netzwerk und Internet  Netzfrequenzüberwachung  Netzspannungsüberwachung  Alarme bei Stromverbrauchern  Alarme bei erhöhtem Verbrauch Integration in Energiemanagementsysteme  Kostenüberwachung Softwarefeatures: Sekündliches Auslesen von Strom, Spannung, Leistung und vieler weiterer Daten. Minütliches speichern der Werte in der Datenbank MQTT-Support Prometheus-Support (noch nicht dokumentiert) CSV-FTP-Upload Weboberfläche zur Darstellung und Konfiguration UMTS-Support  Features/Spezifikationen: Raspberry Pi kompatibler Verbinder  Raspberry Pi kompatible Größe  Galvanische Trennung Integrierte Stromversorgung aus dem Spannungsmesspfad über stabile Klemmen (2A DC-Strom) Opensource Treiber und API  Strommessung auf 3-Phasen Anschluss für Kabelumbauwandler mit einem Sekundärausgang von 50mA, 333mV und 1A Schraubklemmen zum Anschluss der Strom- und Spannungsmessung  Kompatibilität mit allen Raspberry Pi-Modellen gepufferter RTC (der Raspberry Pi läuft auch ohne Internetverbindung nach einem Stromausfall stabil weiter) Wertiges Gehäuse mit Hutschienenbefestigung (nur für Raspberry Pi 3 B) E1 Erweiterung: RJ12 6P6C: 1: 5V, 2: GND, 3: GPIO23, 4: GPIO24,  5: SDA (GPIO 2), 6 SCL (GPIO 3) E2 Erweiterung: RJ10 4P4C: 1: MOSI (GPIO 10), 2: MISO (GPIO 9), 3: SCLK (GPIO 11), 4: CE1 (GPIO 7)  Cloud: Kostenlose Beta Cloud: https://beta.smartpi.eu Cloud Anbindung über MQTT Anzeige der aktuellen Messwerte Graphische Darstellung der letzten 5 Minuten   Zolltarifnummer: 90283019

inkl. SmartPi 3.0 Aufkleber Eigenschaften Breite: 107mm (6TE) Länge: 90mm Höhe: 72mm Material: PC, brandklassifiziert nach UL 94 V-0 Montage: auf Hutschiene oder Wand

Klapp-Stromwandler für den SmartPi 3.0 / 3.1 und für den e.manager mc 2. Rechteckige FormStrom Eingang: 400ASpannungsausgang: 333mVGenauigkeit: 0,5%.Zuleitungsdraht: ohneAnwendung: InnenanwendungGröße der Innenbohrung:36 mmDatenblatt

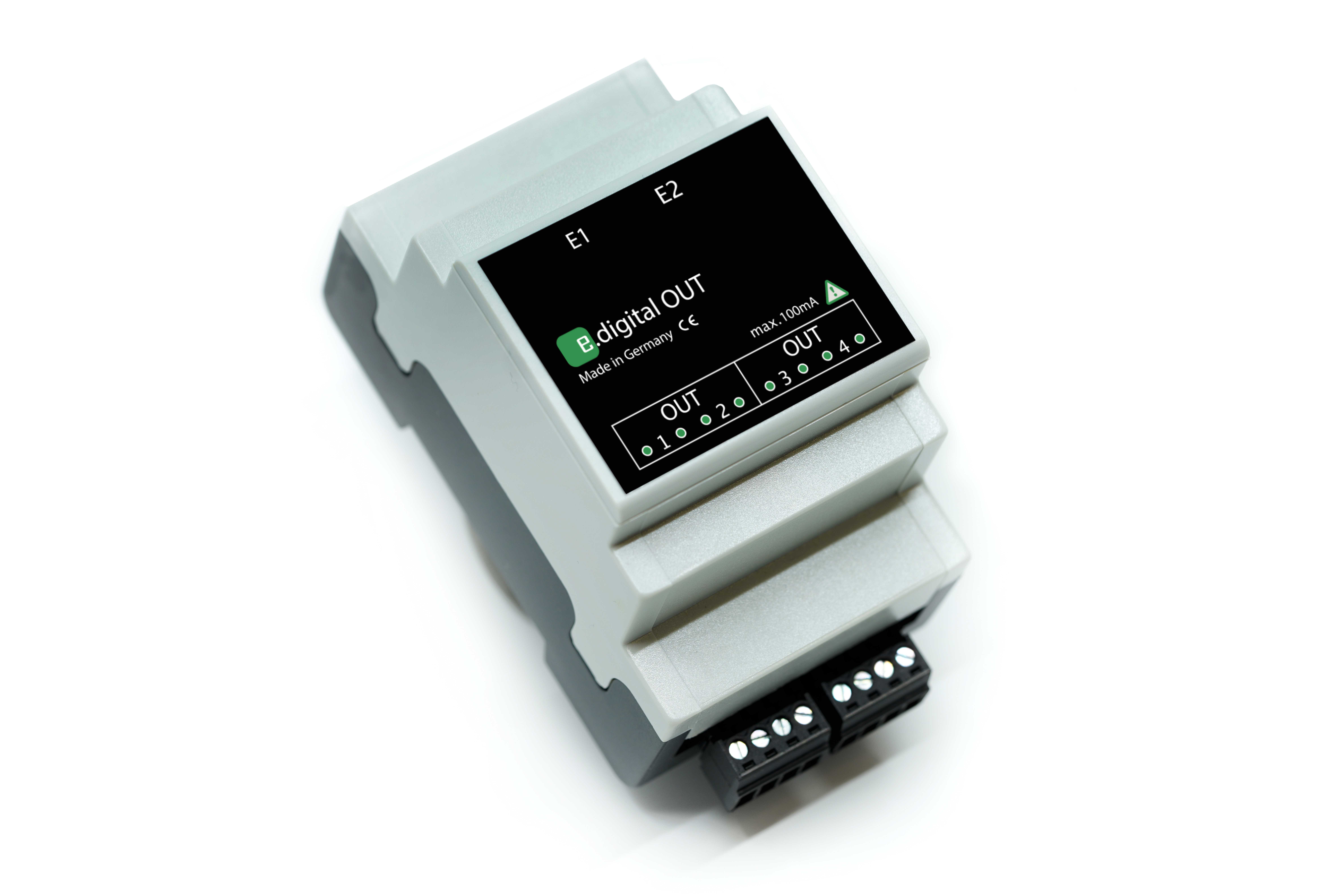

      • 4x Digitaler Ausgang / Digital output Das Gerät ist eine Erweiterung für den e.manager nD / mc Version 2.        TECHNISCHE DATEN   Eingangsspannung / Input voltage: 5V DC Eingangsstrom / Input current: < 50 mA Anschluss / Connection: Schraubklemmen / Screw terminals Digitaler Ausgang / Digital output: 4 Innenwiederstand / Internal resistance: max.     35Ω   /   250V   /   100mA  Gewicht /Weight: 100 g Betriebstemperatur / Operating temperature - 10 bis+ 40°C Schutzart / Protection class: IP 10 Abmaße / Dimensions: 3TE, 54 x 90 x 58 mm (BxHxT / WxHxD)  InformationenKurzanleitung

geeignet für alle e.manager und SmartPi Slot für normale SIM Kartengröße 2 x LAN W-LAN GSM/GPRS/EDGE: 900/1800 MHz UMTS: 850/900/2100 MHz LTE FDD: B1/B3/B5/B7/B8/B20 LTE TDD: B38/B40/B41 2 Antennen für LTE (opt. verlängerbar) Wir liefern das Modem mit einer Hutschienenhalterung aus.

Fertiges Image für den SmartPi 3.0 Kingston SDCIT2/16GBSP oder ähnliches (je nach Verfügbarkeit) Größe: 16GB

SmartPi 3.1 - verwandeln Sie Ihren Raspberry Pi in einen Smart Meter Das SmartPi Erweiterungsmodul erweitert den Raspberry Pi um Schnittstellen zur Spannungsmessung und zur berührungslosen Strommessung und wird damit zu einem vollwertigen SmartMeter, der Stromverbräuche und Stromerzeugung kontrolliert, aufzeichnet und im Netzwerk oder Internet zur Verfügung stellt.  Die Strommessung erfolgt berührungslos über Stromklemmen, um in der Standardversion Ströme bis 100A bzw. 400A zu messen.Ein einfach Umstecken des Jumpers ermöglicht den Anschluss von beliebigen Kabelumbauwandlern mit einem Sekundärstrom von 1A. Damit können Ströme bis zu 100A und mehr erfasst werden.  Der SmartPi 3.1 verfügt über 4 Eingänge zur Strommessung (L1,L2,L3;N) und drei Eingänge zur Spannungsmessung. Über den Spannungseingang kann der SmartPi 3.1 und der Raspberry Pi mit Strom versorgt werden. Ein externes Netzteil ist nicht erforderlich.  Wird die Spannungsmessung angeschlossen, ist ein die Richtung Energieflusses bestimmbar und der SmartPi ist ein vollwertiger Zweirichtungs-SmartMeter.   Weitere Größen:  Ströme  Spannungen  Leistungen   Wirkleistung  Blindleistung  Scheinleistung  Arbeit Bezug  Arbeit Einspeisung  Leistung Bezug  Leistung Einspeisung  Netzfrequenz  Cos Phi  Die Schnittstellen zum Raspberry Pi sind galvanisch getrennt und sorgen für ein Maximum an Sicherheit.     Webseite und REST-Schnittstelle  Die in Go geschriebene Opensource-Software beinhaltet alle notwendigen Treiber, einen Webserver mit Webseite und eine REST-Schnittstelle.  Die Messdaten können geloggt und auf einem Handy oder Smartphone dargestellt werden. Über die REST-Schnittstelle kann der SmartPi in eigene Anwendungen und Apps integriert werden. Beispiele die mit dem SmartPi aufgebaut werden können:  Energiemonitor über Netzwerk und Internet  Netzfrequenzüberwachung  Netzspannungsüberwachung  Alarme bei Stromverbrauchern  Alarme bei erhöhtem Verbrauch Integration in Energiemanagementsysteme  Kostenüberwachung Softwarefeatures: Sekündliches Auslesen von Strom, Spannung, Leistung und vieler weiterer Daten. Minütliches speichern der Werte in der Datenbank MQTT-Support Prometheus-Support (noch nicht dokumentiert) CSV-FTP-Upload Weboberfläche zur Darstellung und Konfiguration Features/Spezifikationen: Raspberry Pi kompatibler Verbinder  Raspberry Pi kompatible Größe  Galvanische Trennung Integrierte Stromversorgung aus dem Spannungsmesspfad über stabile Klemmen (2A DC-Strom) Opensource Treiber und API  Strommessung auf 3-Phasen und N Anschluss für Kabelumbauwandler mit einem Sekundärausgang von 50mA, 333mV und 1A Schraubklemmen zum Anschluss der Strom- und Spannungsmessung  gepufferter RTC (der Raspberry Pi läuft auch ohne Internetverbindung nach einem Stromausfall stabil weiter) Wertiges Gehäuse mit Hutschienenbefestigung (nur für Raspberry Pi 3 B) E1 Erweiterung: RJ12 6P6C: 1: 5V, 2: GND, 3: GPIO23, 4: GPIO24,  5: SDA (GPIO 2), 6 SCL (GPIO 3) E2 Erweiterung: RJ10 4P4C: 1: MOSI (GPIO 10), 2: MISO (GPIO 9), 3: SCLK (GPIO 11), 4: CE1 (GPIO 7) RS485 Bus 4 digitale Eingänge (5-36V) GPIO25,GIPIO24,GIPO23,GIPO22 Die Ansteuerung der digitalen Eingänge und des RS485 Bus ist nicht in der SmartPi Software integriert. Es besteht die Möglichkeit diese über Node-Red anzusprechen.  Cloud: Kostenlose Beta Cloud: https://beta.smartpi.eu Cloud Anbindung über MQTT Anzeige der aktuellen Messwerte Graphische Darstellung der letzten 5 Minuten   Zolltarifnummer: 90283019KurzanleitungBeta CloudFAQ

Klapp-Stromwandler für den SmartPi 3.0 / 3.1 und für den e.manager mc 2. Der teilbare Stromwandler RSC 28 ist speziell für digitale Messsysteme geeignet. Der RSC 28 ist mit 3m bzw. 1,5m halogenfreiem Kabel ausgestattet. Die maximale Leistung des Stromwandlers am Ende des Kabels beträgt je nach Ausführung 1 VA. Die korrekte Montage des Stromwandlers ist einfach und sicher und durch ein Klicken deutlich hörbar. Das herausnehmbare Scharnier erlaubt zudem das komplette Abnehmen des Unterteils. Technische Spezifikation Einbauort: Innenbereich Umgebungstemperatur: -40°C … +65°C Standard: IEC61869-1+2 Therm. Kurzzeitstrom : 60 x Ipr/1s Bemessungs-Isolationsspiegel: 0,72/3/-kV Bemessungsfrequenz: 50/60 Hz Isolierstoffklasse: H Kabelöffnung: Ø 28 mm Sekundärleitung (/1A): 3m - 0,75mm² Weitere Stromwandler auf AnfrageZolltarifnummer:  85043129

inkl. SmartPi 3.0 Aufkleber Eigenschaften Breite: 107mm (6TE) Länge: 90mm Höhe: 72mm Material: PC, brandklassifiziert nach UL 94 V-0 Montage: auf Hutschiene oder Wand

Klapp-Stromwandler für den SmartPi 3.0 / 3.1 und für den e.manager mc 2.Der teilbare Stromwandler RSC 42 ist speziell für digitale Messsysteme geeignet. Der RSC 42 ist mit 3m bzw. 1,5m halogenfreiem Kabel ausgestattet. Die maximale Leistung des Stromwandlers am Ende des Kabels beträgt je nach Ausführung 5 VA. Die korrekte Montage des Stromwandlers ist einfach und sicher und durch ein Klicken deutlich hörbar. Das herausnehmbare Scharnier erlaubt zudem das komplette Abnehmen des Unterteils. Technische Spezifikation Einbauort: Innenbereich Umgebungstemperatur: -40°C … +65°C Standard: IEC61869-1+2 Therm. Kurzzeitstrom : 60 x Ipr/1s Bemessungs-Isolationsspiegel: 0,72/3/-kV Bemessungsfrequenz: 50/60 Hz Isolierstoffklasse: H Kabelöffnung: Ø 42 mm Sekundärleitung (/1A): 3m - 0,75mm² Weitere Stromwandler auf Anfrage

 Aufsteck-Stromwandler für den SmartPi 3.0 / 3.1 und für den e.manager mc 2. Technische Spezifikation Einbauort: Verwendung in Innenbereichen Umgebungstemperatur: -10°C .. +55°C Relative Luftfeuchtigkeit:5% .. 85%, keine Kondensation Schutzklasse: IP20 Thermischer Dauerstrom: 100% Bemessungsfrequenz:50/60Hz Isolierstoffklasse:E (120°C) Fenster: 60 x 15 mm Breite: 96 mm Weitere Abmessungen auf Anfrage

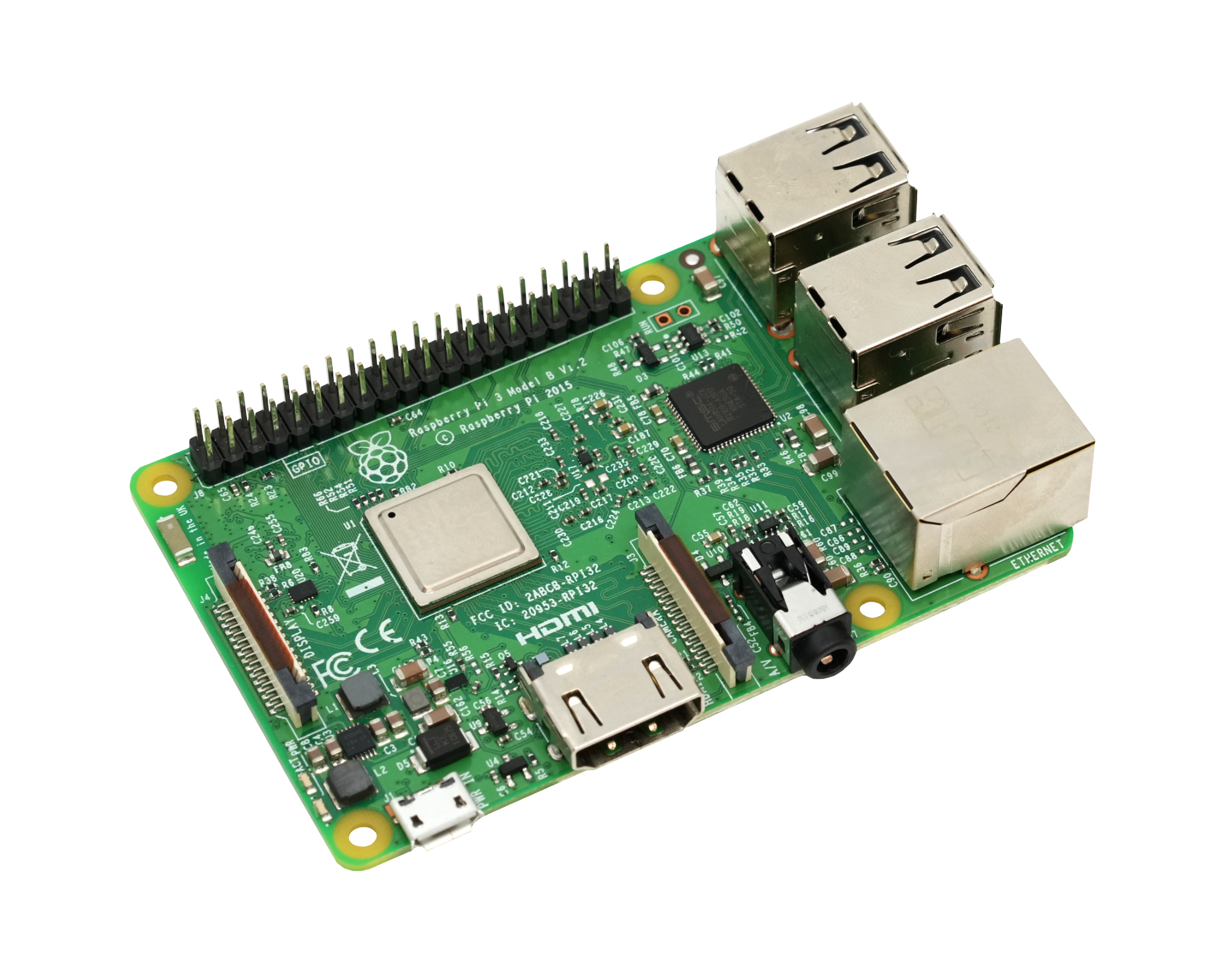

Quad Core 1.2GHz Broadcom BCM2837 64bit CPU 1GB RAM BCM43438 wireless LAN and Bluetooth Low Energy (BLE) on board 40-pin extended GPIO 4 USB 2 ports 4 Pole stereo output and composite video port Full size HDMI CSI camera port for connecting a Raspberry Pi camera DSI display port for connecting a Raspberry Pi touchscreen display Micro SD port for loading your operating system and storing data Upgraded switched Micro USB power source up to 2.5A

RFSZ Rogowski-Spule Flexible Stromwandler Die RFSZ-Serie ist ein flexibler Stromsensor, der auf dem Rogowski-Spulenprinzip basiert. Sie weist keine magnetische Sättigung auf und verfügt über eine Abschirmschicht, um dem Einfluss externer Magnetfelder zu widerstehen, sodass stabile Messungen im Bereich von niedrigen Strömen bis zu Hunderten von kA erzielt werden können. Die flexible Rogowski-Spule ist eine äußerst komfortable Lösung für die Strommessung, die sich besonders für die Stromüberwachung und die elektrische Nachrüstung eignet und in vielen Fällen eingesetzt werden kann, in denen ein herkömmlicher Stromwandler (CT) nicht verfügbar ist oder ersetzt werden kann. Technische DatenModelRFSZ-80-100 RFSZ-105-100 RFSZ-150-100 RFSZ-180-100 RFSZ-240-100 RFSZ-300-100 Länge in mm293363493593723943Durchmesser in mm80105150180240300Gewicht in g124130150155165176Internen Spulenwiderstand in Ω 210250330390470550Nennstrom in kA500500 500 500 500 500 Genauigkeit0,5% 0,5% 0,5% 0,5% 0,5% 0,5% Ausgangsspannung in mV/kA100100100100100100Signalleitung2x0,25mm² 2x0,25mm² 2x0,25mm² 2x0,25mm² 2x0,25mm² 2x0,25mm² Länge Signalleitung in m222222Arbeitsbereich-30°C bis +80°C -30°C bis +80°C -30°C bis +80°C -30°C bis +80°C -30°C bis +80°C -30°C bis +80°C SchutzartIP67 IP67 IP67 IP67 IP67 IP67 Arbeitsspannung1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IVKompatibel mit SmartPi 3.0

Lieferinhalt: 1x SmartPi 3.0 und 3x Rogowski Spule  RFSZ-80-100 SmartPi 3.0 - verwandeln Sie Ihren Raspberry Pi in einen Smart Meter Das SmartPi Erweiterungsmodul erweitert den Raspberry Pi um Schnittstellen zur Spannungsmessung und zur berührungslosen Strommessung und wird damit zu einem vollwertigen SmartMeter, der Stromverbräuche und Stromerzeugung kontrolliert, aufzeichnet und im Netzwerk oder Internet zur Verfügung stellt.  Die Strommessung erfolgt berührungslos über Stromklemmen, um in der Standardversion Ströme bis 100A bzw. 400A zu messen.Ein einfach Umstecken des Jumpers ermöglicht den Anschluss von beliebigen Kabelumbauwandlern mit einem Sekundärstrom von 1A. Damit können Ströme bis zu 1000A erfasst werden. Alternativ können auch Rogowski Spulen verwendet werden. Der SmartPi 3.0 verfügt über 3 Eingänge zur Strommessung (L1,L2,L3) und drei Eingänge zur Spannungsmessung. Über den Spannungseingang kann der SmartPi 3.0 und der Raspberry Pi mit Strom versorgt werden. Ein externes Netzteil ist nicht erforderlich.  Wird die Spannungsmessung angeschlossen, ist ein die Richtung Energieflusses bestimmbar und der SmartPi ist ein vollwertiger Zweirichtungs-SmartMeter.   Weitere Größen:  Ströme  Spannungen  Leistungen   Wirkleistung  Blindleistung  Scheinleistung  Arbeit Bezug  Arbeit Einspeisung  Leistung Bezug  Leistung Einspeisung  Netzfrequenz  Cos Phi  Die Schnittstellen zum Raspberry Pi sind galvanisch getrennt und sorgen für ein Maximum an Sicherheit. Webseite und REST-Schnittstelle  Die in Go geschriebene Opensource-Software beinhaltet alle notwendigen Treiber, einen Webserver mit Webseite und eine REST-Schnittstelle.  Die Messdaten können geloggt und auf einem Handy oder Smartphone dargestellt werden. Über die REST-Schnittstelle kann der SmartPi in eigene Anwendungen und Apps integriert werden. Beispiele die mit dem SmartPi aufgebaut werden können:  Energiemonitor über Netzwerk und Internet  Netzfrequenzüberwachung  Netzspannungsüberwachung  Alarme bei Stromverbrauchern  Alarme bei erhöhtem Verbrauch Integration in Energiemanagementsysteme  Kostenüberwachung Softwarefeatures: Sekündliches Auslesen von Strom, Spannung, Leistung und vieler weiterer Daten. Minütliches speichern der Werte in der Datenbank MQTT-Support Prometheus-Support (noch nicht dokumentiert) CSV-FTP-Upload Weboberfläche zur Darstellung und Konfiguration  Features/Spezifikationen: Raspberry Pi kompatibler Verbinder  Raspberry Pi kompatible Größe  Galvanische Trennung Integrierte Stromversorgung aus dem Spannungsmesspfad über stabile Klemmen (2A DC-Strom) Opensource Treiber und API  Strommessung auf 3-Phasen Anschluss für Kabelumbauwandler mit einem Sekundärausgang von 50mA, 333mV und 1AAnschluss für Rogowski Spulen 100mV Schraubklemmen zum Anschluss der Strom- und Spannungsmessung  Kompatibilität mit allen Raspberry Pi-Modellen gepufferter RTC (der Raspberry Pi läuft auch ohne Internetverbindung nach einem Stromausfall stabil weiter) Wertiges Gehäuse mit Hutschienenbefestigung (nur für Raspberry Pi 3 B bzw. für Raspberry Pi 4) E1 Erweiterung: RJ12 6P6C: 1: 5V, 2: GND, 3: GPIO23, 4: GPIO24,  5: SDA (GPIO 2), 6 SCL (GPIO 3) E2 Erweiterung: RJ10 4P4C: 1: MOSI (GPIO 10), 2: MISO (GPIO 9), 3: SCLK (GPIO 11), 4: CE1 (GPIO 7)  Cloud: Kostenlose Beta Cloud: https://beta.smartpi.eu Cloud Anbindung über MQTT Anzeige der aktuellen Messwerte Graphische Darstellung der letzten 5 Minuten Zolltarifnummer: 90283019KurzanleitungBeta CloudFAQHandbuch RFSZ Rogowski-Spule Flexible Stromwandler Die RFSZ-Serie ist ein flexibler Stromsensor, der auf dem Rogowski-Spulenprinzip basiert. Sie weist keine magnetische Sättigung auf und verfügt über eine Abschirmschicht, um dem Einfluss externer Magnetfelder zu widerstehen, sodass stabile Messungen im Bereich von niedrigen Strömen bis zu Hunderten von kA erzielt werden können. Die flexible Rogowski-Spule ist eine äußerst komfortable Lösung für die Strommessung, die sich besonders für die Stromüberwachung und die elektrische Nachrüstung eignet und in vielen Fällen eingesetzt werden kann, in denen ein herkömmlicher Stromwandler (CT) nicht verfügbar ist oder ersetzt werden kann. Technische DatenModelRFSZ-80-100 RFSZ-105-100 RFSZ-150-100 RFSZ-180-100 RFSZ-240-100 RFSZ-300-100 Länge in mm293363493593723943Durchmesser in mm80105150180240300Gewicht in g124130150155165176Internen Spulenwiderstand in Ω 210250330390470550Nennstrom in kA500500 500 500 500 500 Genauigkeit0,5% 0,5% 0,5% 0,5% 0,5% 0,5% Ausgangsspannung in mV/kA100100100100100100Signalleitung2x0,25mm² 2x0,25mm² 2x0,25mm² 2x0,25mm² 2x0,25mm² 2x0,25mm² Länge Signalleitung in m222222Arbeitsbereich-30°C bis +80°C -30°C bis +80°C -30°C bis +80°C -30°C bis +80°C -30°C bis +80°C -30°C bis +80°C SchutzartIP67 IP67 IP67 IP67 IP67 IP67 Arbeitsspannung1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IV

RFSZ Rogowski-Spule Flexible Stromwandler Die RFSZ-Serie ist ein flexibler Stromsensor, der auf dem Rogowski-Spulenprinzip basiert. Sie weist keine magnetische Sättigung auf und verfügt über eine Abschirmschicht, um dem Einfluss externer Magnetfelder zu widerstehen, sodass stabile Messungen im Bereich von niedrigen Strömen bis zu Hunderten von kA erzielt werden können. Die flexible Rogowski-Spule ist eine äußerst komfortable Lösung für die Strommessung, die sich besonders für die Stromüberwachung und die elektrische Nachrüstung eignet und in vielen Fällen eingesetzt werden kann, in denen ein herkömmlicher Stromwandler (CT) nicht verfügbar ist oder ersetzt werden kann. Technische DatenModel RFSZ-105-85 RFSZ-150-85Länge in mm363493Durchmesser in mm105150Gewicht in g130150Internen Spulenwiderstand in Ω 250330Nennstrom in kA500 500 Genauigkeit 0,5% 0,5% Ausgangsspannung in mV/kA8585Signalleitung 2x0,25mm² 2x0,25mm² Länge Signalleitung in m22Arbeitsbereich -30°C bis +80°C -30°C bis +80°C Schutzart IP67 IP67 Arbeitsspannung1000VRMS CATIII/600VRMS CAT IV1000VRMS CATIII/600VRMS CAT IVKompatibel mit SmartPi 3.0

RFSZ Rogowski-Spule Flexible Stromwandler  Die RFSZ-Serie ist ein flexibler Stromsensor, der auf dem Rogowski-Spulenprinzip basiert. Sie weist keine magnetische Sättigung auf und verfügt über eine Abschirmschicht, um dem Einfluss externer Magnetfelder zu widerstehen, sodass stabile Messungen im Bereich von niedrigen Strömen bis zu Hunderten von kA erzielt werden können. Die flexible Rogowski-Spule ist eine äußerst komfortable Lösung für die Strommessung, die sich besonders für die Stromüberwachung und die elektrische Nachrüstung eignet und in vielen Fällen eingesetzt werden kann, in denen ein herkömmlicher Stromwandler (CT) nicht verfügbar ist oder ersetzt werden kann.  Technische Daten Model RFSY-16-50Länge in mm82Durchmesser in mm16Gewicht in g90Internen Spulenwiderstand in Ω 50Nennstrom in kA500Genauigkeit 0,5% Ausgangsspannung in mV/kA50Signalleitung 2x0,25mm² Länge Signalleitung in m2Arbeitsbereich -30°C bis +80°C Schutzart IP67 Arbeitsspannung1000VRMS CATIII/600VRMS CAT IVKompatibel mit SmartPi 3.0
