Klapp-Stromwandler für den SmartPi 3.0 / 3.1 und für den e.manager mc 2.
Technische Daten
Kernmaterial: Ferrit
Spannungsfestigkeit:6000V AC/1min
Eingansstrom:0A-100A
Betriebstemperatur: -25 bis 70°C
Kabelöffnung:Fur Leiter max. Ø 11 mm
Kabellänge: 105cm
Anti-flammenden Rate:UL94-V0
Anschluss: 2-adrig verzinnte Litze
Datenblatt
Klapp-Stromwandler für den SmartPi 3.0 / 3.1 und für den e.manager mc 2.
Rechteckige FormStrom Eingang: 400ASpannungsausgang: 333mVGenauigkeit: 0,5%.Zuleitungsdraht: ohneAnwendung: InnenanwendungGröße der Innenbohrung:36 mmDatenblatt
Solarstrahlungssensor Si-RS485TC-T-MB
SILIZIUM-SOLARSTRAHLUNGSSENSOR
zur Messung der Bestrahlungsstärke Allgemeines
Funktionsweise
Eine Silizium(Si)-Solarzelle kann als
Strahlungssensor genutzt werden, weil
der Kurzschlussstrom der Zelle proportional zur Bestrahlungsstärke ist. Unsere
Si-Sensoren nutzen daher eine monokristalline Si-Solarzelle, die über einen niederohmigen Widerstand nahezu im
Kurzschluss betrieben wird.
Zur Minimierung von Temperatureinflüssen auf das Messsignal besitzen
alle Einstrahlungssensoren mit dem
Kürzel „TC“ in der Typenbezeichnung
eine aktive Temperaturkompensation
über einen auf der Zellrückseite einlaminierten Temperaturfühler.
Alle Sensoren werden unter künstlichem Sonnenlicht gegen eine bei der
Physikalisch-Technischen Bundesanstalt
(PTB) kalibrierten Referenzzelle kalibriert.
Mechanischer Aufbau
Die Solarzelle ist in Ethylen-VinylAcetat (EVA) zwischen Glas und Tedlarfolie eingebettet. Die einlaminierte Zelle
ist in einem Gehäuse aus pulverbeschichtetem Aluminium integriert. Der
Aufbau des Si-Sensors entspricht daher
dem eines PV-Moduls. Der elektrische
Anschluss erfolgt über ein 3 m langes
Anschlusskabel oder eine wasserdichte
(IP 67) Stecker-/Buchsenverbindung.
Solarzelle: Monokristallines Silizium (50 mm x 33 mm) • Arbeitstemperatur: -35°C bis 80°C • Elektrischer Anschluss: 3 m Anschlußkabel• Bürde für Si-I-420TC(-T): maximal 400 Ω
• Gehäuse, Schutzart: Pulverbeschichtetes Aluminium, IP 65
• Abmessungen und Gewicht: 155 mm x 85 mm x 39 mm, ca. 350 bis 470 g
• Zolltarifnummer für alle Sensoren: 90 15 80 20
• Protokoll: M&T (Typ -MT), MODBUS RTU (Typ -MB)
• Schnittstelle: RS485 bis 38,4 kBaud
• Galvanische Trennung: 1.000 V zwischen Versorgung und Bus
Anschlußbeschreibung
Anleitung
Sensor Übersicht
geeignet für alle e.manager und SmartPi
Slot für normale SIM Kartengröße
2 x LAN
W-LAN
GSM/GPRS/EDGE: 900/1800 MHz
UMTS: 850/900/2100 MHz
LTE FDD: B1/B3/B5/B7/B8/B20
LTE TDD: B38/B40/B41
2 Antennen für LTE (opt. verlängerbar)
Wir liefern das Modem mit einer Hutschienenhalterung aus.
• direkt auf die DIN-Schiene montierbar• geschlossene Bauform, berührgeschützte Schraubanschlüsse• Universaleingang• Überlastschutz durch Strombegrenzung, auto recovery• geschützt gegen Kurzschluss, Überlast, Überspannung• niedrige Leerlaufleistung• LED-Anzeige für Power-On• Isolationsklasse II
Technische Daten
Eingangsspannungsbereich:
85...264V AC (47...63Hz)
Einschaltstoßstrom, max.:
45A
Überlastschutz:
110...145%
Isolationsspannung, I/P-O/P:
4000V AC
Betriebstemperaturbereich:
-30...+70°C
Gewicht:
78g
UA
12V
IA
0 ...1,25 A
PA
15W
Die AS Control Servicepauschale umfasst folgende Punkte (für 1 Gerät):
- Funktionskontrolle
- Software Update
- Fehleranalyse
Geben Sie bei der Bestellung bitte die Seriennummer des Gerätes, sowie eine detaillierte Fehlerbeschreibung an.Zusätzliche Arbeitskosten und Materialkosten werden separat berechnet. In diesem Fall werden Sie vorher informiert.
Senden Sie das Paket an (das "Hin"-Porto ist nicht Bestandteil der Servicepauschale):
nD-enerserve GmbHGöttinger Chaussee 12-1430453 Hannover
Folgende Geräte können von uns überprüft werden:
- AS Control AS EnergyMaster EMA...

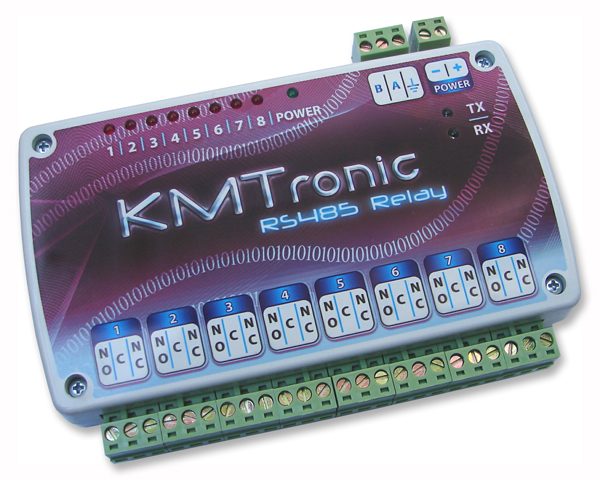

Abmessungen
180mm x 150mm 25mm
Spannungsversorgung
12VDC / min. 600mA
Schaltleistung
12VDC / 10A24VDC / 10A125VAC / 10A250VAC / 7A
Typ
Wechselrelais
Anzahl
8 Relais
max. Buslänge
1200m
Relaiskarten pro Bus
max. 15
Montage
Hutschiene
Netzteil
12V extern, wird nicht mitgeliefert
Der Controller kann bis zu acht Relaiskontakte ansprechen zur Steuerung von Verbrauchern!Die Informationen werden über einen RS485-Bus an die dementsprechenden Ausgänge übermittelt!
Die Konfiguration erfolgt bequem über die lokale Webseite des e.managers, wobei die Relais manuell von Hand, als auch dynamisch, z.B. in Abhängigkeit von der aktuellen PV-Leistung einer Photovoltaikanlage, geschaltet werden können!
Es können bis zu 15 Controller in einen RS485-Bus integriert werden, so dass maximal 120 Relais ansteuerbar sind!Anschlussbeschreibung
Klapp-Stromwandler für den SmartPi 3.0 / 3.1 und für den e.manager mc 2.
Der teilbare Stromwandler RSC 28 ist speziell für digitale Messsysteme geeignet. Der RSC 28 ist mit 3m bzw. 1,5m halogenfreiem Kabel ausgestattet. Die maximale Leistung des Stromwandlers am Ende des Kabels beträgt je nach Ausführung 1 VA. Die korrekte Montage des Stromwandlers ist einfach und sicher und durch ein Klicken deutlich hörbar. Das herausnehmbare Scharnier erlaubt zudem das komplette Abnehmen des Unterteils.
Technische Spezifikation
Einbauort: Innenbereich Umgebungstemperatur: -40°C … +65°C Standard: IEC61869-1+2 Therm. Kurzzeitstrom : 60 x Ipr/1s Bemessungs-Isolationsspiegel: 0,72/3/-kV Bemessungsfrequenz: 50/60 Hz Isolierstoffklasse: H Kabelöffnung: Ø 28 mm Sekundärleitung (/1A): 3m - 0,75mm²
Weitere Stromwandler auf AnfrageZolltarifnummer:
85043129
Der 3-phasige Thyristor-Leistungssteller (Thyristorsteller) eignet sich zur einfachen und kostengünstigen elektronischen Leistungssteuerung und Regelung bis 12A Drehstrom.Je nach Konfiguration verfügt der Leistungssteller über die Möglichkeit bis zu 3A, 6A 9A oder sogar 12A zu regeln sowohl als Phasenanschnitt als auch als Schwingungspaket-Steuerung.Zusätzlich zu der normalen Phasenanschnittsteuerung gibt es optional auch die Möglichkeit der Spannungsregelung (Konstanthaltung der Spannung z.B. bei Netzspannungsschwankungen), Stromregelung, oder Leistungsregelung (exakte Energieabgabe unabhängig von Spannungs- oder Stromschwankungen).
Entwickelt für den industriellen Einsatz, eignet sich dieser Leistungssteller aber auch ideal für Anwendungen im privaten Haushalt.
Mit seiner kompakten Bauweise, einfachen Bedienung und einem sehr guten Preis-Leistungs-Verhältnis überzeugt der Thyristorsteller sowohl Industriekunden als auch Privatkunden.
Je angefange 15 Minuten.
Sie wünschen eine individuelle Konfiguration, die Sie nicht selbst auf der Baustelle konfigurieren möchten?
z.B.
Netzwerkeinstellung
GSM Konfiguration
Konfiguration der Eingänge
Skripterstellung
OpenVPN Router zur Anbindung an die Direktvermarktung der Energieservice Westfalen Weser.Wenn vor Ort kein OpenVPN Router zur Verfügung steht, können Sie mit dem Router Ihren Datenlogger (SMA Datamanager, Solarlog, etc.) an die Direktvermarktung anbinden.Wir konfigurieren den Router für Sie:- OpenVPN Zertifikat- IP Adresse- GatewayBitte schicken Sie uns folgende Informationen zum Netzwerk:WAN Schnittstelle: - Statische IP oder DHCP- Bei statischer IP: IP-Adresse, Subnet, DNS und GatewayLAN Schnittstelle:- IP Adresse vom Datenlogger
Klapp-Stromwandler für den SmartPi 3.0 / 3.1 und für den e.manager mc 2.Der teilbare Stromwandler RSC 42 ist speziell für digitale Messsysteme geeignet. Der RSC 42 ist mit 3m bzw. 1,5m halogenfreiem Kabel ausgestattet. Die maximale Leistung des Stromwandlers am Ende des Kabels beträgt je nach Ausführung 5 VA. Die korrekte Montage des Stromwandlers ist einfach und sicher und durch ein Klicken deutlich hörbar. Das herausnehmbare Scharnier erlaubt zudem das komplette Abnehmen des Unterteils.
Technische Spezifikation
Einbauort: Innenbereich Umgebungstemperatur: -40°C … +65°C Standard: IEC61869-1+2 Therm. Kurzzeitstrom : 60 x Ipr/1s Bemessungs-Isolationsspiegel: 0,72/3/-kV Bemessungsfrequenz: 50/60 Hz Isolierstoffklasse: H Kabelöffnung: Ø 42 mm Sekundärleitung (/1A): 3m - 0,75mm²
Weitere Stromwandler auf Anfrage
Aufsteck-Stromwandler für den SmartPi 3.0 / 3.1 und für den e.manager mc 2.
Technische Spezifikation
Einbauort: Verwendung in Innenbereichen
Umgebungstemperatur: -10°C .. +55°C
Relative Luftfeuchtigkeit:5% .. 85%, keine Kondensation
Schutzklasse: IP20
Thermischer Dauerstrom: 100%
Bemessungsfrequenz:50/60Hz
Isolierstoffklasse:E (120°C)
Fenster: 60 x 15 mm
Breite: 96 mm
Weitere Abmessungen auf Anfrage
Quad Core 1.2GHz Broadcom BCM2837 64bit CPU
1GB RAM
BCM43438 wireless LAN and Bluetooth Low Energy (BLE) on board
40-pin extended GPIO
4 USB 2 ports
4 Pole stereo output and composite video port
Full size HDMI
CSI camera port for connecting a Raspberry Pi camera
DSI display port for connecting a Raspberry Pi touchscreen display
Micro SD port for loading your operating system and storing data
Upgraded switched Micro USB power source up to 2.5A
Nutzen Sie das enerserve Portal mit Ihrem Solarlog, MeteoControl, SMA Webbox oder Huawei.Keine jährlichen Kosten. Nur eine einmalige Zahlung, abhängig von der Anlagengröße.Bei der Exportfunktion des Datenloggers werden die Erträge und weitere Messdaten (Abhängig vom Datenlogger und Wechselrichter) Ihrer PV-Anlage per FTP-Upload an den enerserve Server geschickt. Dort werden die Daten aufgearbeitet und im Portal dargestellt.Geben Sie bei der Bestellung die Seriennummer des Datenloggers an.Sie erhalten dann per E-Mail die FTP-Zugangsdaten und die Zugangsdaten für das Portal.Diese Zugangsdaten sind nur für diese eine Anlage gültig. Für weitere Anlage erhalten Sie separate Zugänge.

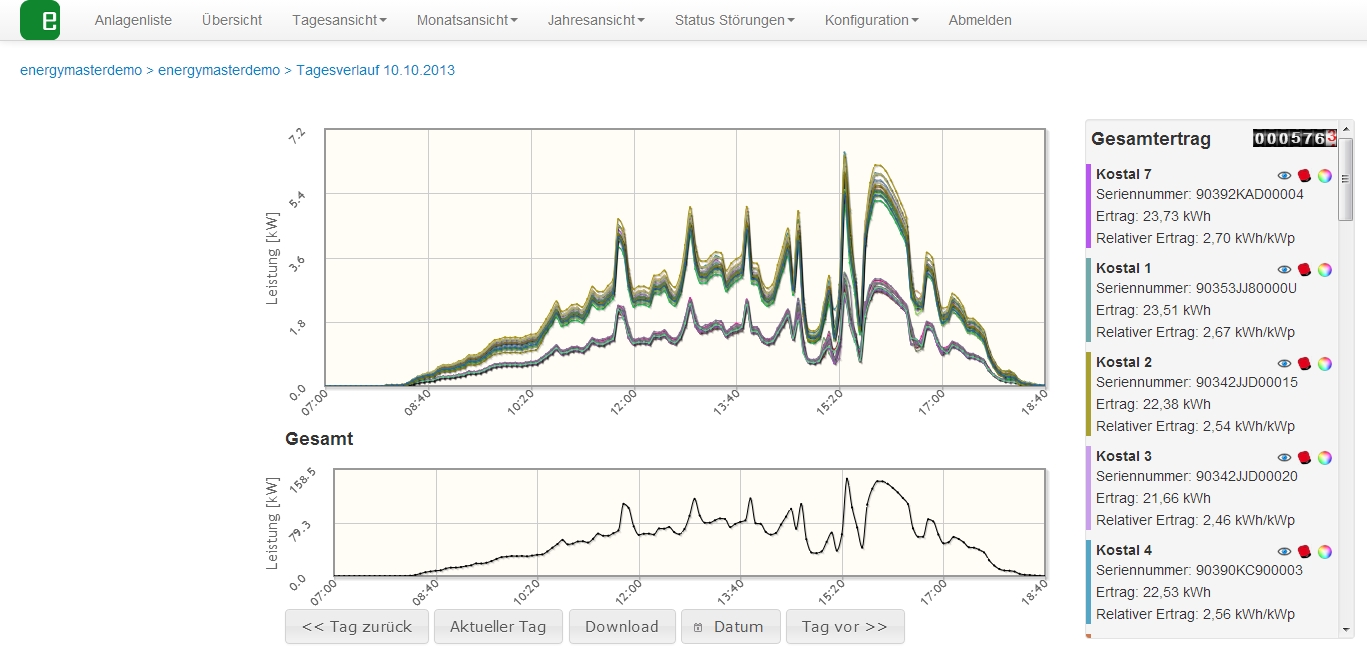

Erstellung eines OEM-Portals auf Basis von https://portal.enerserve.eu
Beinhaltet:
CSS
Logo
Impressum / Kontakt
Nach Absprache mit unserem Entwicklerteam.
Offizielles HDMI Kabel für Raspberry Pi.Dreifache Abschirmung für hervorragendes Betriebsverhalten
Vernickelte Kontakte gewährleisten eine maximale Signalübertragung
2,0-Version mit Ethernet- und Audio-RückleitungskanalWeiß1m
