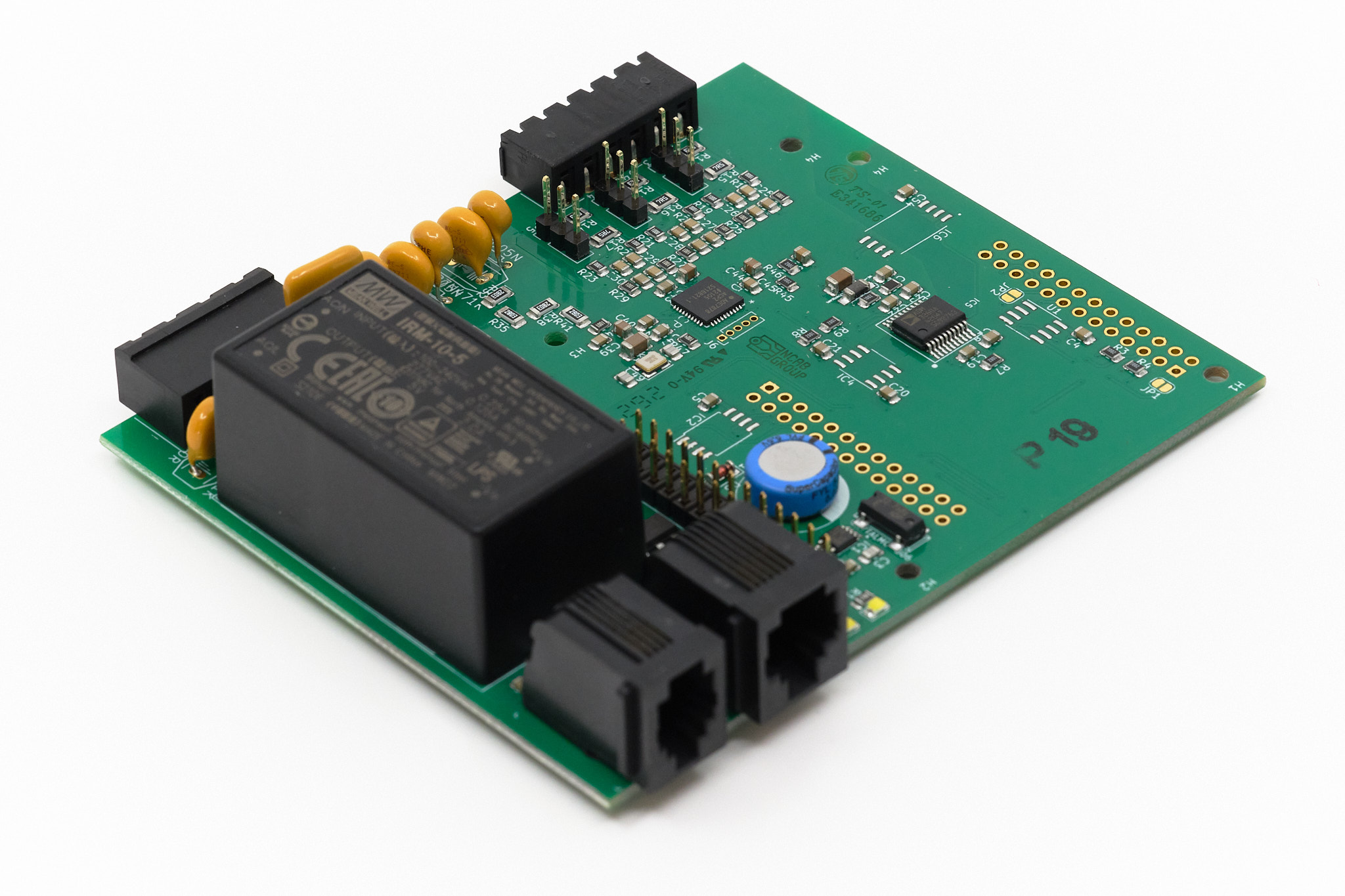

SmartPi 3.0 Platine

124,95 €*

Sofort verfügbar, Lieferzeit 1-3 Tage

Produktnummer: 100050
Produktinformationen "SmartPi 3.0 Platine"

SmartPi 3.0 Platine - verwandeln Sie Ihren Raspberry Pi in einen Smart Meter

Das SmartPi Erweiterungsmodul erweitert den Raspberry Pi (3 B, 3 B+, 4) um Schnittstellen zur Spannungsmessung und zur berührungslosen Strommessung und wird damit zu einem vollwertigen SmartMeter, der Stromverbräuche und Stromerzeugung kontrolliert, aufzeichnet und im Netzwerk oder Internet zur Verfügung stellt.

Die Strommessung erfolgt berührungslos über Stromklemmen, um in der Standardversion Ströme bis 100A bzw. 400A zu messen.
Ein einfach Umstecken des Jumpers ermöglicht den Anschluss von beliebigen Kabelumbauwandlern mit einem Sekundärstrom von 1A. Damit können Ströme bis zu 100A und mehr erfasst werden.

Der SmartPi 3.0 verfügt über 3 Eingänge zur Strommessung (L1,L2,L3) und drei Eingänge zur Spannungsmessung. Über den Spannungseingang kann der SmartPi 3.0 und der Raspberry Pi mit Strom versorgt werden. Ein externes Netzteil ist nicht erforderlich.

Wird die Spannungsmessung angeschlossen, ist ein die Richtung Energieflusses bestimmbar und der SmartPi ist ein vollwertiger Zweirichtungs-SmartMeter.



Weitere Größen:

  • Ströme
  • Spannungen
  • Leistungen
  • Wirkleistung
  • Blindleistung
  • Scheinleistung
  • Arbeit Bezug
  • Arbeit Einspeisung
  • Leistung Bezug
  • Leistung Einspeisung
  • Netzfrequenz
  • Cos Phi

Die Schnittstellen zum Raspberry Pi sind galvanisch getrennt und sorgen für ein Maximum an Sicherheit.

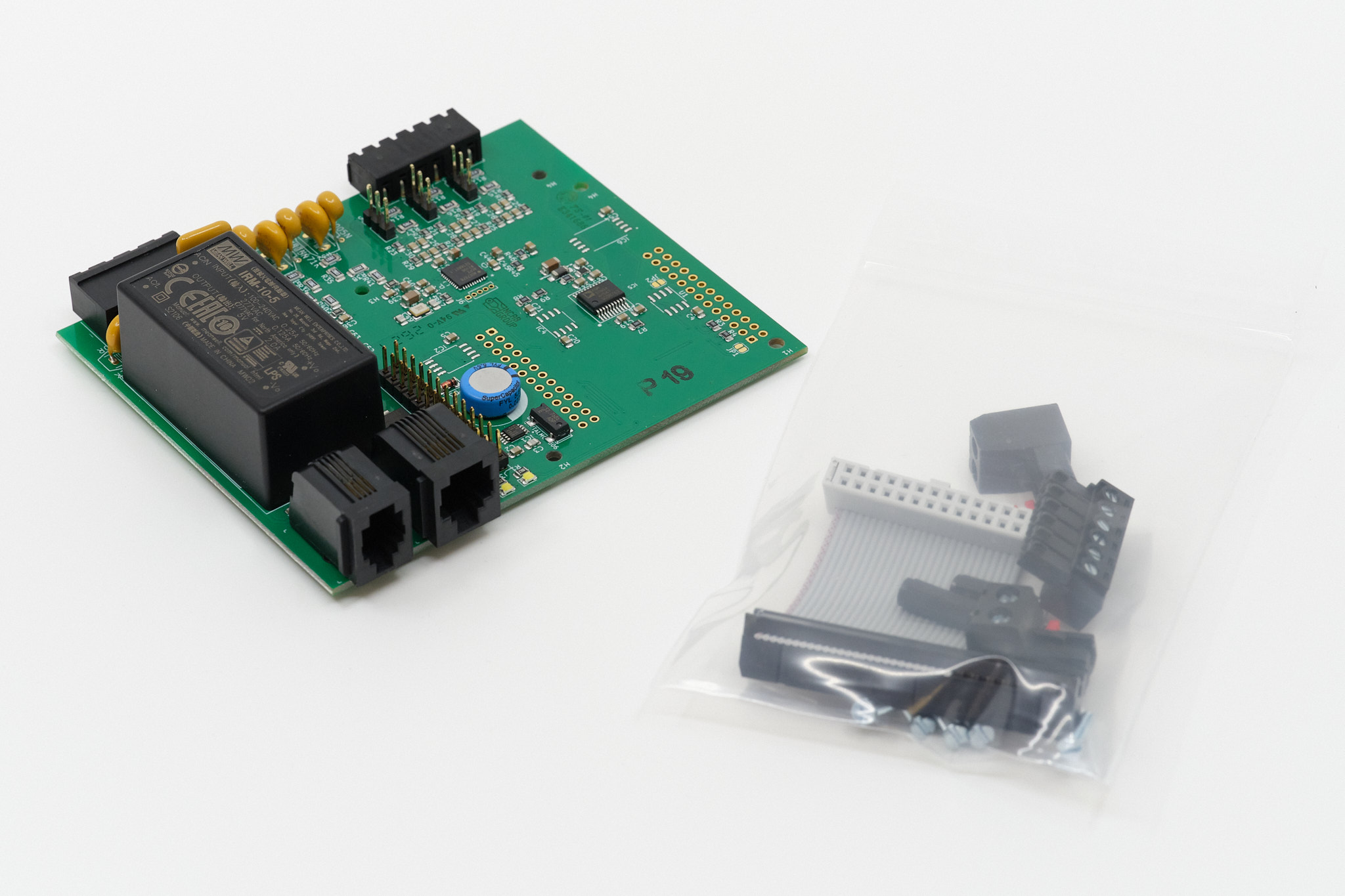

Lieferinhalt:

  • 1x SmartPi 3.0 Platine
  • 1x Flachbandkabel
  • 4x Abstandhalter
  • 8x Schrauben
  • 3x Jumper
  • 1x 6 pol. Stecker
  • 2x 2 pol. Stecker

Webseite und REST-Schnittstelle

Die in Go geschriebene Opensource-Software beinhaltet alle notwendigen Treiber, einen Webserver mit Webseite und eine REST-Schnittstelle.

Die Messdaten können geloggt und auf einem Handy oder Smartphone dargestellt werden. Über die REST-Schnittstelle kann der SmartPi in eigene Anwendungen und Apps integriert werden.

Beispiele die mit dem SmartPi aufgebaut werden können:

  • Energiemonitor über Netzwerk und Internet
  • Netzfrequenzüberwachung
  • Netzspannungsüberwachung
  • Alarme bei Stromverbrauchern
  • Alarme bei erhöhtem Verbrauch
  • Integration in Energiemanagementsysteme
  • Kostenüberwachung

Softwarefeatures:

  • Sekündliches Auslesen von Strom, Spannung, Leistung und vieler weiterer Daten.
  • Minütliches speichern der Werte in der Datenbank
  • MQTT-Support
  • Prometheus-Support (noch nicht dokumentiert)
  • CSV-FTP-Upload
  • Weboberfläche zur Darstellung und Konfiguration
  • UMTS-Support

Features/Spezifikationen:

  • Raspberry Pi kompatibler Verbinder
  • Raspberry Pi kompatible Größe
  • Galvanische Trennung
  • Integrierte Stromversorgung aus dem Spannungsmesspfad über stabile Klemmen (2A DC-Strom)
  • Opensource Treiber und API
  • Strommessung auf 3-Phasen
  • Anschluss für Kabelumbauwandler mit einem Sekundärausgang von 50mA, 333mV und 1A
  • Schraubklemmen zum Anschluss der Strom- und Spannungsmessung
  • Kompatibilität mit allen Raspberry Pi-Modellen
  • gepufferter RTC (der Raspberry Pi läuft auch ohne Internetverbindung nach einem Stromausfall stabil weiter)
  • Wertiges Gehäuse mit Hutschienenbefestigung (nur für Raspberry Pi 3 B)
  • E1 Erweiterung: RJ12 6P6C: 1: 5V, 2: GND, 3: GPIO23, 4: GPIO24,  5: SDA (GPIO 2), 6 SCL (GPIO 3)
  • E2 Erweiterung: RJ10 4P4C: 1: MOSI (GPIO 10), 2: MISO (GPIO 9), 3: SCLK (GPIO 11), 4: CE1 (GPIO 7)

 Cloud:

Kostenlose Beta Cloud: https://beta.smartpi.eu

  • Cloud Anbindung über MQTT
  • Anzeige der aktuellen Messwerte
  • Graphische Darstellung der letzten 5 Minuten

beta_smartpi



Zolltarifnummer: 90283019
