SmartPi 3.0 Platine

€124.95*

Available, delivery time: 1-3 days

Product number: 100050

Product information "SmartPi 3.0 Platine"

SmartPi 3.0 Platine - verwandeln Sie Ihren Raspberry Pi in einen Smart Meter

Das SmartPi Erweiterungsmodul erweitert den Raspberry Pi (3 B, 3 B+, 4) um Schnittstellen zur Spannungsmessung und zur berührungslosen Strommessung und wird damit zu einem vollwertigen SmartMeter, der Stromverbräuche und Stromerzeugung kontrolliert, aufzeichnet und im Netzwerk oder Internet zur Verfügung stellt.

Die Strommessung erfolgt berührungslos über Stromklemmen, um in der Standardversion Ströme bis 100A bzw. 400A zu messen.
Ein einfach Umstecken des Jumpers ermöglicht den Anschluss von beliebigen Kabelumbauwandlern mit einem Sekundärstrom von 1A. Damit können Ströme bis zu 100A und mehr erfasst werden.

Der SmartPi 3.0 verfügt über 3 Eingänge zur Strommessung (L1,L2,L3) und drei Eingänge zur Spannungsmessung. Über den Spannungseingang kann der SmartPi 3.0 und der Raspberry Pi mit Strom versorgt werden. Ein externes Netzteil ist nicht erforderlich.

Wird die Spannungsmessung angeschlossen, ist ein die Richtung Energieflusses bestimmbar und der SmartPi ist ein vollwertiger Zweirichtungs-SmartMeter.

Weitere Größen:

Ströme
Spannungen
Leistungen
Wirkleistung
Blindleistung
Scheinleistung
Arbeit Bezug
Arbeit Einspeisung
Leistung Bezug
Leistung Einspeisung
Netzfrequenz
Cos Phi

Die Schnittstellen zum Raspberry Pi sind galvanisch getrennt und sorgen für ein Maximum an Sicherheit.

Lieferinhalt:

1x SmartPi 3.0 Platine
1x Flachbandkabel
4x Abstandhalter
8x Schrauben
3x Jumper
1x 6 pol. Stecker
2x 2 pol. Stecker

Webseite und REST-Schnittstelle

Die in Go geschriebene Opensource-Software beinhaltet alle notwendigen Treiber, einen Webserver mit Webseite und eine REST-Schnittstelle.

Die Messdaten können geloggt und auf einem Handy oder Smartphone dargestellt werden. Über die REST-Schnittstelle kann der SmartPi in eigene Anwendungen und Apps integriert werden.

Beispiele die mit dem SmartPi aufgebaut werden können:

Energiemonitor über Netzwerk und Internet
Netzfrequenzüberwachung
Netzspannungsüberwachung
Alarme bei Stromverbrauchern
Alarme bei erhöhtem Verbrauch
Integration in Energiemanagementsysteme
Kostenüberwachung

Softwarefeatures:

Sekündliches Auslesen von Strom, Spannung, Leistung und vieler weiterer Daten.
Minütliches speichern der Werte in der Datenbank
MQTT-Support
Prometheus-Support (noch nicht dokumentiert)
CSV-FTP-Upload
Weboberfläche zur Darstellung und Konfiguration
UMTS-Support

Features/Spezifikationen:

Raspberry Pi kompatibler Verbinder
Raspberry Pi kompatible Größe
Galvanische Trennung
Integrierte Stromversorgung aus dem Spannungsmesspfad über stabile Klemmen (2A DC-Strom)
Opensource Treiber und API
Strommessung auf 3-Phasen
Anschluss für Kabelumbauwandler mit einem Sekundärausgang von 50mA, 333mV und 1A
Schraubklemmen zum Anschluss der Strom- und Spannungsmessung
Kompatibilität mit allen Raspberry Pi-Modellen
gepufferter RTC (der Raspberry Pi läuft auch ohne Internetverbindung nach einem Stromausfall stabil weiter)

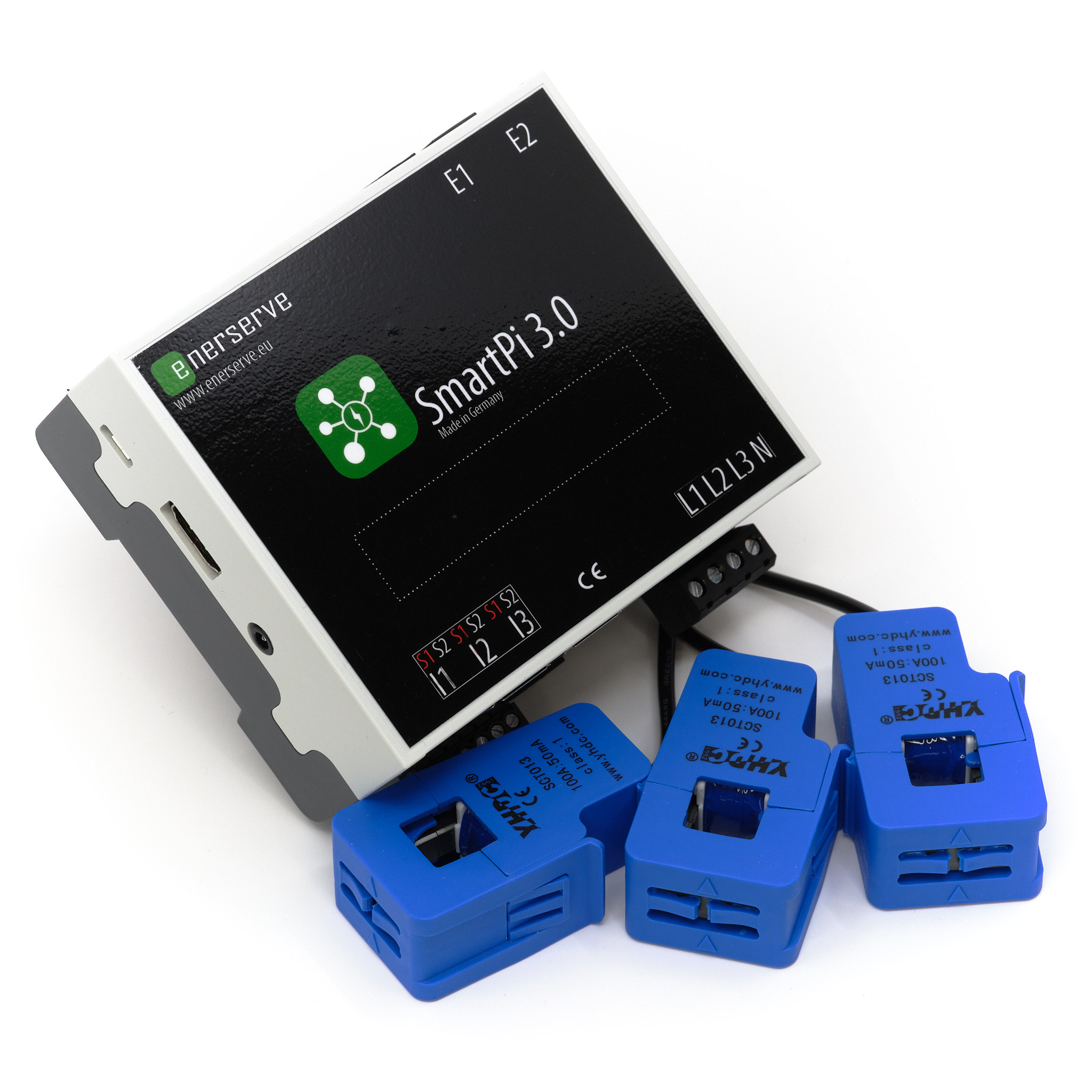

Wertiges Gehäuse mit Hutschienenbefestigung (nur für Raspberry Pi 3 B)
E1 Erweiterung: RJ12 6P6C: 1: 5V, 2: GND, 3: GPIO23, 4: GPIO24, 5: SDA (GPIO 2), 6 SCL (GPIO 3)
E2 Erweiterung: RJ10 4P4C: 1: MOSI (GPIO 10), 2: MISO (GPIO 9), 3: SCLK (GPIO 11), 4: CE1 (GPIO 7)

Cloud:

Kostenlose Beta Cloud: https://beta.smartpi.eu

Cloud Anbindung über MQTT
Anzeige der aktuellen Messwerte
Graphische Darstellung der letzten 5 Minuten

beta_smartpi

Zolltarifnummer: 90283019
